Optische Messsysteme für geometrische Größen
|
|
|
|
|
|
Laser und andere optische Sensoren für die präzise Messung
Weg, Abstand, Distanz, Position, Dicke, Breite, Durchmesser, Länge, Profil, Geometrie, Ovalität, Spaltbreite, Schichtdicke, Oberflächenprofil, Struktur, Vibration, Schwingung ...
auf allen Oberflächen - auch auf Spiegel oder Glas
Laser-Trinagulation
| Ihre Vorteile | : |
| + | Laser-Wegsensoren mit modernsten, digitalen CMOS-Zeilendetektoren |
| ++ | Zuverlässige Online-Signalverarbeitung in Echtzeit mit EZR-Verfahren für optimale Anpassung an unterschiedliche Messobjekte |
| +++ | Definierte Anzahl von Messwerten/s mit definiertem Zeitraster für die synchrone Datenerfassung |
| ++++ | Push und Poll mit Soft- oder Hardware-Trigger |
| +++++ | Laser-Wegsensoren mit der unbedenklichen Laser-Schutzklasse 2 oder höher nach Wunsch |
| ++++++ | Laser für Outdoor-Messungen, Fahrversuch, glühende Messobjekte, Glas, Spiegel und andere anspruchsvolle Anwendungen |
| +++++++ | Diverses Zubehör z.B. Spritzschutz und gekühlte oder geheizte Spezialgehäuse für extreme Einsatz-Bedingungen |

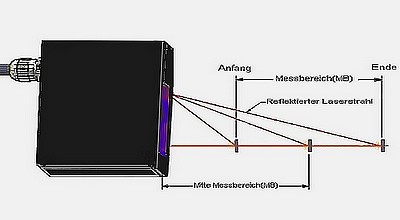

Prinzip Laser-Triangulation
Grundabstand und Messbereich
Weitere Informationen finden Sie unter ...
FAQ - Laser-Triangulation >>>
Technische Daten - Sensoren Laser-Triangulation >>>
Anwendungsbeispiele
|
|
|
|
|
|
Laser-Triangulation |
|
|
AM200 2.000Hz
|
< Universell einsetzbarer Laser-Wegmesssensor für Einsteiger Sehr kompaktes All-in-One-Gehäuse Moderne CMOS-Präzisionstechnik Messbereiche 50mm / 100mm / 250mm / 500mm Laser-Steuerung in Echtzeit mit EZR-Verfahren Synchronisation, Trigger, Grenzwertschalter, Zero-TechIn All-inklusive-Sensor in besonders kompaktem Gehäuse Standard: 0...10V und RS232 Optional - jeweils alternativ zum Standard: 4...20mA und RS485 AM-Mastersoftware für Online-Visualisierung und Abspeichern Messabstände bis 600mm messbar Universal-Messtechnik zum kleinen Preis mehr >>> Technische Daten >>> |
|---|---|
|
AM300 5.000Hz
|
< Leistungsstarker Laser-Wegsensor mit moderner CMOS-Technik Messbereiche 2 / 5 / 10 / 15 / 25 / 30 / 50 / 100 / 250 / 500 / 750 / 1000 / 1250 / 2000 mm Auflösung ab 0,16 µm Laser-Steuerung in Echtzeit mit EZR-Verfahren Max. Messrate 5kHz Synchronisation, Trigger, Grenzwertschalter All-inklusive-Sensor in diversen Ausführungen Auch für Glas, Spiegel oder glühende Objekte Standard: 0...10V und RS232 Optional - jeweils alternativ zum Standard: 4...20mA und RS485 / Ethernet / CAN-Bus Messabstände bis 2380mm messbar Verschiedene Schutzgehäuse verfügbar Individuelle Parametrierung mit AM-Mastersoftware oder mit Schnittstellenbefehlen AM-Mastersoftware für Online-Visualisierung und Abspeichern Optimales Preis-Leistung-Verhältnis AM300S für Glas und echte Spiegel - Ausführung Direktreflexion mehr >>> Technische Daten >>> |
|
AM400 9.400Hz
|
< Hochdynamischer Laser-Wegmesssensor mit moderner Präzisionsoptik Miniatur-Lasersensor mit integriertem Controller Messbereiche 2 / 5 / 10 / 25 / 50 / 100 / 250 / 500 mm Auflösung ab 0,14 µm Schnelle Laser-Steuerung in Echtzeit mit EZR-Verfahren Max. Messrate 9,4kHz Synchronisation, Trigger, NPN-Schalter Auch für Glas, Spiegel oder glühende Objekte verfügbar Analog 0...10V und digital RS232-Kommunikation Optional - jeweils alternativ zum Standard: 4...20mA und RS485 / Ethernet / CAN-Bus Messabstände bis 2380 mm messbar Individuelle Parametrierung mit AM-Mastersoftware oder mit Schnittstellenbefehlen AM-Mastersoftware für Online-Visualisierung und Abspeichern Höchste Präzision mehr >>> Technische Daten >>> |
|
NEU 50.000Hz
|
< Extrem hochdynamischer Laser-Wegmesssensor mit modernster Präzisionsoptik All-in-One Lasersensor mit integriertem Controller Messbereiche 2 / 5 / 10 / 25 / 50 / 100 mm Auflösung 16bit - ab 0,03µm Laser-Echtzeitsteuerung mit EZR-Verfahren Max. Messrate 50kHz entspricht 50.000 Messwerte pro Sekunde Synchronisation, Trigger, NPN-Schalter Digitale Messwerterfassung über Ethernet-Schnittstelle Messabstände bis 160 mm messbar Individuelle Parametrierung mit AM-Mastersoftware oder direkt über Schnittstellenbefehle AM-Mastersoftware für Online-Visualisierung und Speicherfunktionen HighEnd-Lösung mit höchster Mess-Geschwindigkeit mehr >>> Technische Daten >>> |
2D 3D Laser-Linienscanner AM-SSL
| + | Neuer 2D 3D Profilscanner für höchste Ansprüche |
| ++ | 2D 3D Laser-Lichtschnitt-Verfahren mit Triangulation |
| +++ | Innovativer schneller Laser-Linienscanner mit neuestem SS-Bildsensor |
| ++++ | Höchste Messraten mit bis zu 6510 kompletten Profilen/s |
| +++++ | Hohe Auflösung bis 1024 Pixel pro Linie |
AM-SSL
|
Laser-Linienscanner
|
2D 3D Laser-Linienscanner mit großräumiger 360°-Abbildung
| + | Sehr schnell rotierender Laser-Linienscanner mit 360° Panorama-Abbildung |
| ++ | Innovative CCD-Technik mit digitaler Phasen-Modulation |
| +++ | Vielfältige Lösungen für unterschiedliche Anwendungen |
AR4000 360°-Scanner
|
2D 3D Optische Mikrometer Laserscanner
| + | Bewährtes Durchlicht-Prinzip mit optischem Schattenwurf (Through Beam) |
| ++ | Verschiedene Modelle mit Laser oder LED |
| +++ | Höchste Präzision und hohe Messdynamik |
| ++++ | Vielfältige Lösungen mit 1-achsigem, 2-achsigem oder 3-achsigen Messsystemen |
|
AM-ODCS 1-achsig
|
AM-ODCS-XY 2-achsig
|
AM-ODC 1-achsig 2-achsig
|
AM-ODC 3-achsig
|
Laser-Wegsensoren für Messbereiche bis ... 3000m - Laser-Laufzeit
| + | Innovative digitale CCD-Technik mit amplitudenmodulierter Laser-Laufzeit nach dem Laser-Doppler-Verfahren |
| ++ | Vielfältige Lösungen optimiert für unterschiedliche Anwendungen |
| +++ | Laser-Sensoren in verschiedenen Leistungsklassen verfügbar |
Laser-Laufzeit-Messung |
|
|---|---|
|
AR1000 50Hz
|
Leistungsfähiger Laser-Distanzsensor Wegsensor in kompaktem All-in-One-Gehäuse Distanzen von 0,1m bis 30m ohne Reflektor messbar Distanzen bis 150m mit Reflektor messbar Genauigkeit +-3mm Auflösung 0,1mm Analoger Signal-Ausgang 4 ... 20mA Serielle Schnittstellen RS232 oder RS422 mehr >>> Technische Daten >>> |
|
AR3000 2000Hz
|
Hochleistungsfähiger Laser-Distanzsensor Wegsensor in kompaktem All-in-One-Gehäuse Distanzen bis 300m ohne Reflektor messbar Distanzen bis 3000m auf Reflektor messbar Genauigkeit +-20mm (bei 100Hz) Auflösung 0,1mm Analoger Signal-Ausgang 4 ... 20mA Serielle Schnittstellen RS232 oder RS422 mehr >>> Technische Daten >>> |
|
AR4000 200.000Hz
|
Universeller sehr schneller Laser-Distanzsensor Verschiedene Ausführungen lieferbar All-inklusive-Sensor in kompaktem Gehäuse Distanzen bis 100m möglich Messrate mit RS232-Schnittstelle 770Hz Messraten bis 200kHz mit PCI-Interface PCI-Interface für PC optional verfügbar Auflösung 0,32mm bei 770Hz mehr >>> Technische Daten >>> |
|
AST 80Hz
|
Kompakter Laser-Distanzsensor Distanzen bis 10m messbar All-inklusive-Sensor in kompaktem Gehäuse Linearität +-8mm Auflösung 4mm Ausgänge 4...20mA und RS422 mehr >>> Technische Daten >>> |
|
ASR 80Hz
|
Kompakter Laser-Distanzsensor Distanzen bis 250m mit Reflektor messbar All-inklusive-Sensor in kompaktem Gehäuse Linearität +-10mm Auflösung 2mm Ausgänge 4...20mA und RS422 mehr >>> Technische Daten >>> |
>> Mail >
>> Seitenanfang >
>> Produkt-Übersicht >
*) Die technischen Daten werden im Labor ermittelt. In der Praxis treten häufig andere Bedingungen auf.
Technische Änderungen vorbehalten.
